  当前位置:首页 > 带锯条-STARRETT

施泰力-指示表 百分表

施泰力-精密量具 指示表 百分表

施泰力---指示表系列

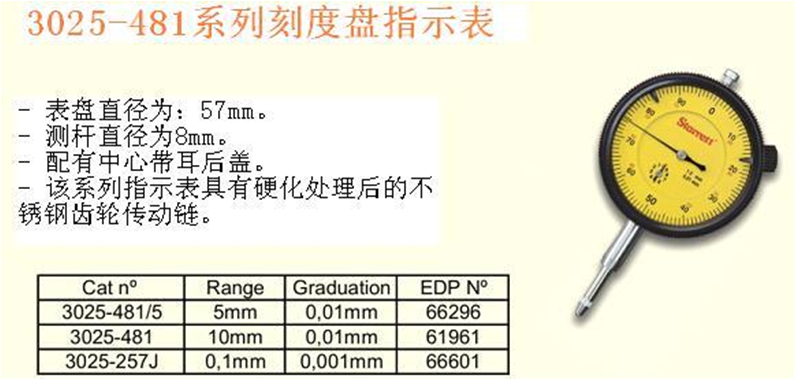

Cat. 3025 系列机械指示表

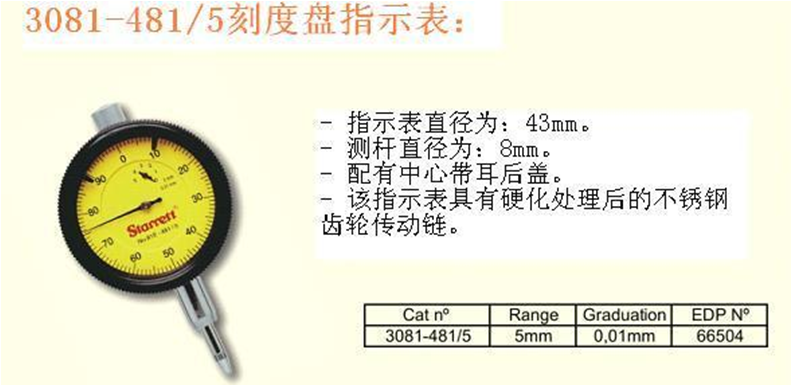

Cat. 3081 系列机械指示表

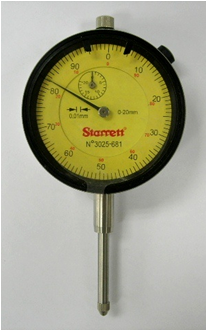

Cat. 3025-681机械指示表



20mm范围的刻度盘指示表。

0.01mm 分度的 刻度盘和 0.003mm 迟滞。

施泰力黄色表盘,黑色表圈, 表圈固定器和表圈锁紧螺钉。

磨光处理但是外壳表面没有反光。

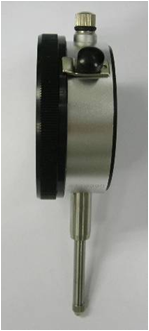

附带带耳后盖。

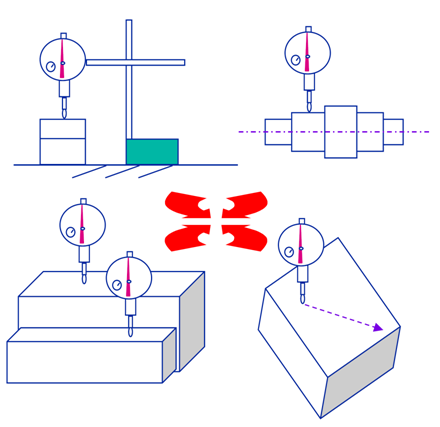

指示表应用



A  比较式测量

B 同心度检验

C 真圆度检验

D 平行度检验

E 平面度检验

F 工件校正

G 机器校正


施泰力百分表系列

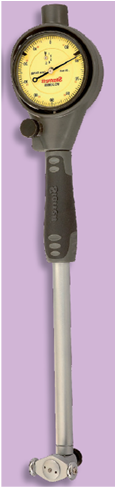

Cat. 3089M 系列公制内径百分表

特点:


1. 镀铬延长套筒手柄

2. 可移动表盘保护盖

3. 用于孔测量精确定位的对中指示。 4. 对于某些测量范围的可选硬质碳合金测头

5. 同样可同其它量表一起使用,如用于数据采集系统的带输出的数显百分表。

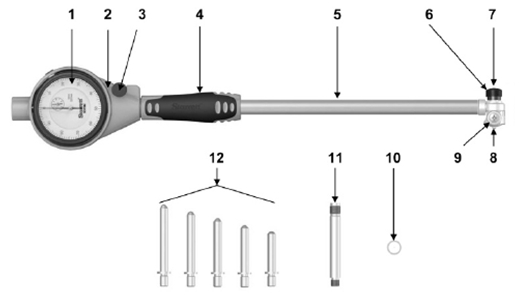

3089各部件名称



1 – 百分表 2 – 保护盖

3 – 指示表锁紧螺钉 4 – 手柄

5 – 直筒 6 – 测头锁紧螺母

7 – 测头 8 – 可移动顶杆

9 – 中心化子 10 – 垫圈

11– 延长杆 12 – 活动测头

根据被测直径的大小将测头、垫圈及延长杆装配在量规上,在量规的测量范围内,通过使用合适的垫圈可获得0.05mm测量增量,不可在装配过程中使用量规。
